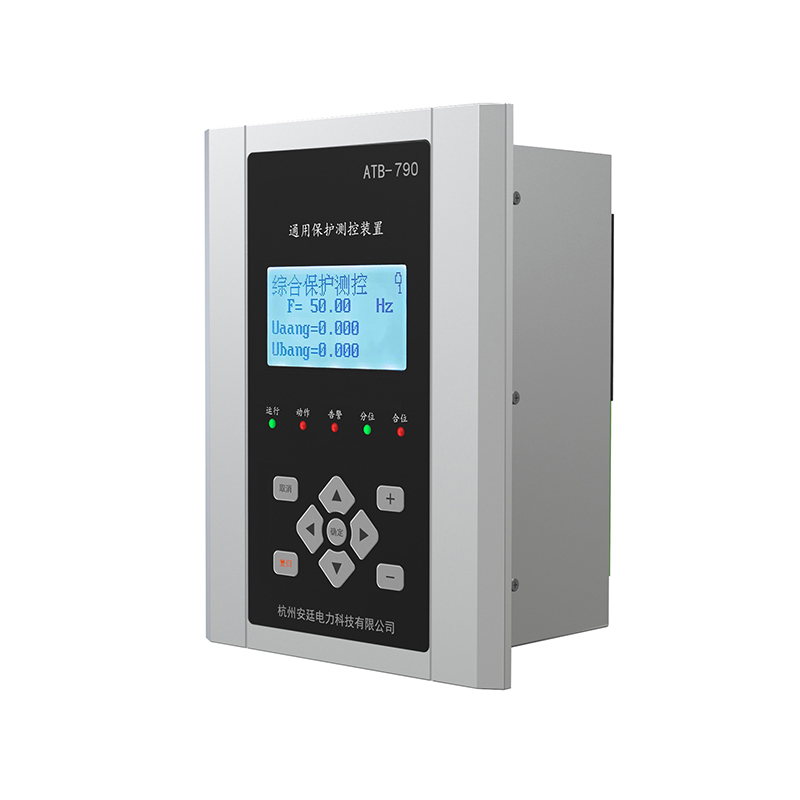

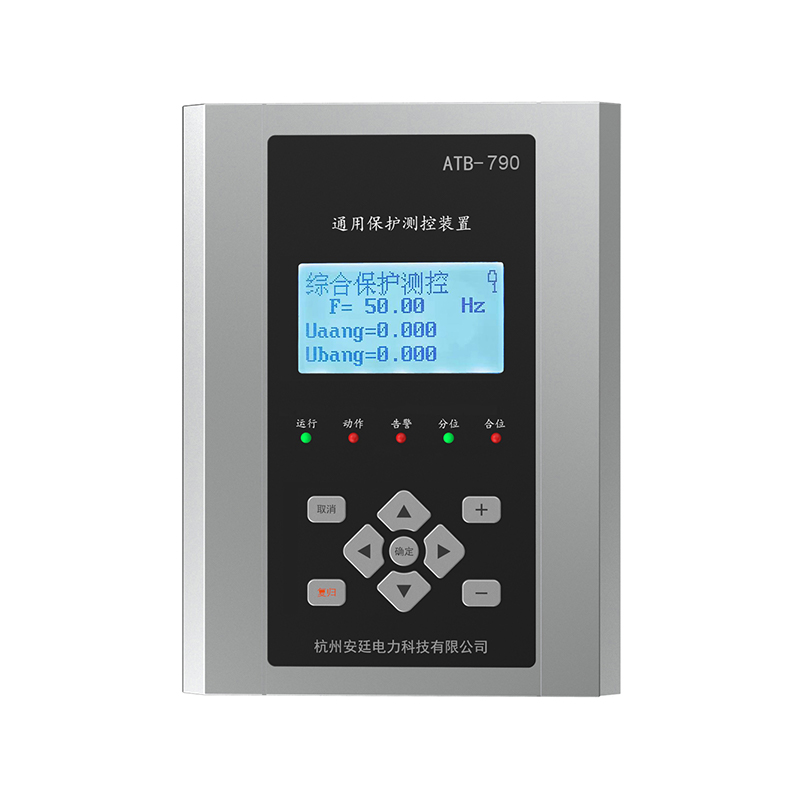

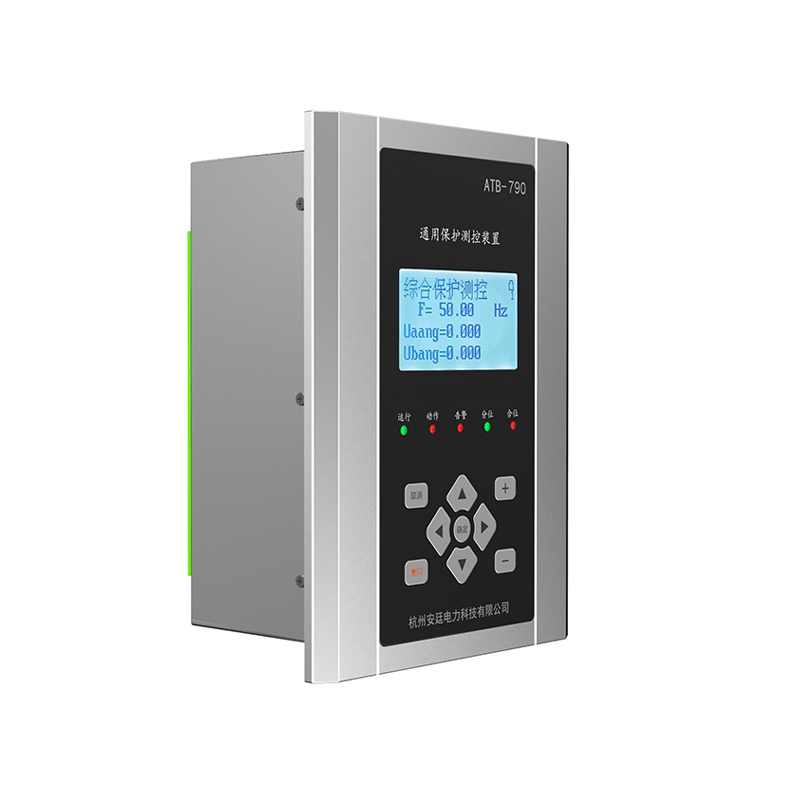

Zařízení pro ochranu mikropočítače ATB-700

Pracovní síla zásobování

RS485

Modbus RTU

Provozní teplota

-25 ℃ ~ 55 ℃

Teplota skladování

-40 ℃ ~ 70 ℃

Provozní vlhkost

≤ 90%RH ， nekondenzující, žádný korozivní vzduch

Vlhkost skladování

≤ 95%RH ， nekondenzující, žádný korozivní vzduch

Nadmořská výška

≤2 000 m

Elektromagnetická kompatibilita

Elektrostatický výboj

Síla pole RF
Citlivost

Třída ⅲ（ GB/T 17626.3 IEC 61000-4-3）

Elektrický test přechodného /prasknutí

Test přepětí

Třída IV (GB/T 17626.5 IEC 61000-4-5)

Provedený test citlivosti

Třída ⅲ（ GB/T 17626.6 IEC 61000-4-6）

Moc
Citlivost na frekvenci magnetického pole
Test

Imunita oscilační vlny

Třída ⅲ (GB/T 17626.12 IEC 61000-4-12)

Elektromagnetické emisní limity

According (GB/T 14598.16 IEC 60255-25)

Model

Funkce

ATB-765

ATB-771

ATB-772

ATB-773

ATB-790

Chránit

Nadměrná ochrana času zahájení

■

Ochrana proti průměru fáze do fáze

■

■

Fáze do fáze pevná dobu nadproudová ochrana

■

Ochrana přetížení

■

■

■

Reklamování ochrany

■

Ochrana zrychlení

■

Ochrana nabíjení

■

■

Negativní sekvence nadproudová ochrana

■

■

Ochrana proti průměru nulové sekvence

■

■

■

Ochrana nadměrného napětí

Ochrana nízkého napětí

■

■

■

■

■

Ochrana přepětí nulové sekvence

Nízkofrekvenční uvolňování zátěže

■

Ochrana bez energie

■

■

Vložení záložní síly sebeobjevení

■

Self-Recovery Bridge Switch

Detekce zlomu PT

■

■

Telemetrie

komunikovat

Napětí

Proud

■

■

■

Aktivní síla

■

■

■

Reaktivní síla

■

■

■

Účinek

■

■

■

Frekvence

■

■

■

■

■

Telemetrie

12

12

12

12

12

Protokolování událostí

Ochranné události

■

■

■

■

■

Alarmové události

■

■

■

■

■

Události směny Telemeru

■

■

■

■

■

Události protokolu operace

■

■

■

■

■

Statistika počtu náhodného posunu

■

■

■

■

■

řízení

Házení/návratnost vzdálené ochrany

■

■

■

■

■

R emote modifikace nastavení hodnoty

■

■

■

■

Místní/vzdálené přepínání a zavírání

■

■

comm.

RS-485 Communication
